選購經濟型自動影像測量?jī)x，自動影像測量?jī)x經濟型專為中小企業打造，兼顧精度與成本，提供多種配置選擇與本地化售后。
鏈接：http://m.jsjyhuanbao.com/762.html
應用行業：
廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器，新能源、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機、液晶電視、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
儀器特點：

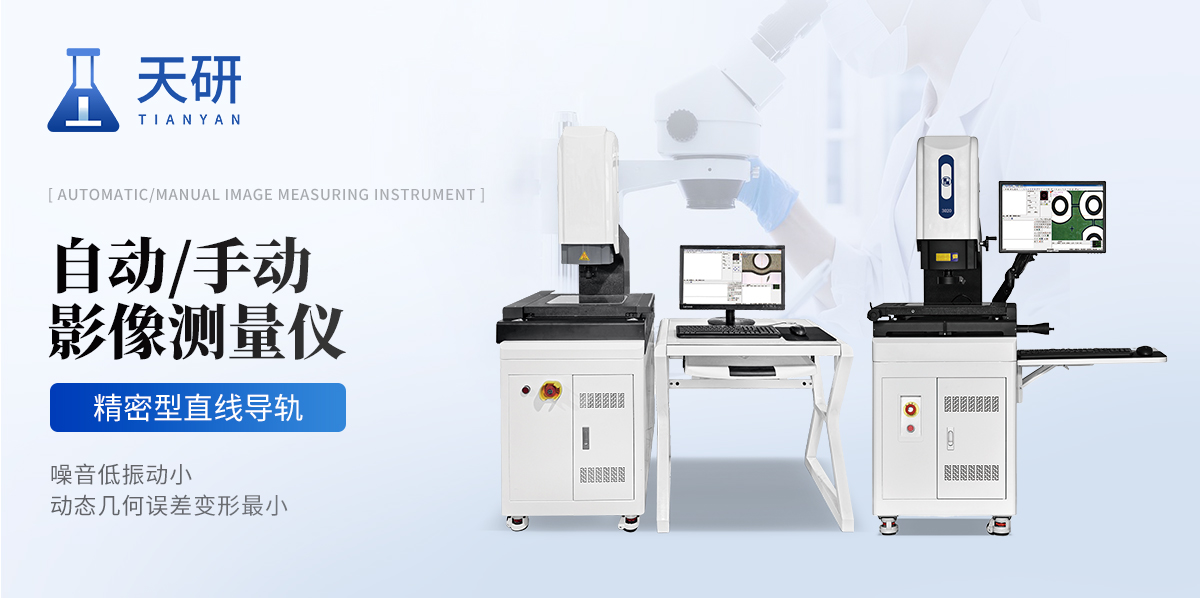

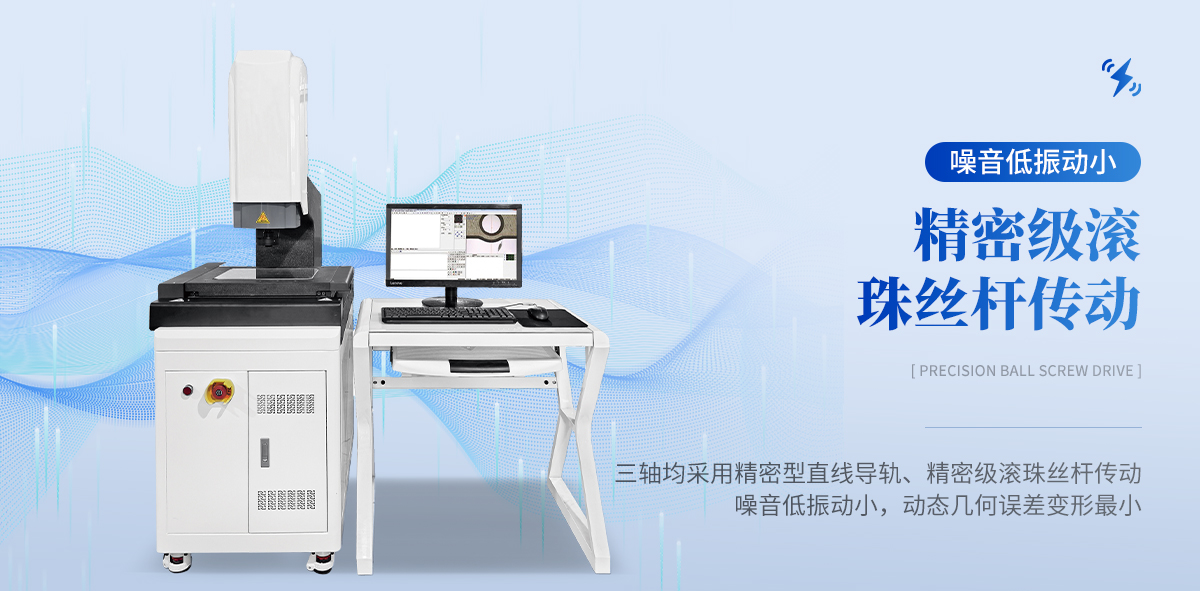

? 三軸均采用精密型直線導軌、精密級滾珠絲桿傳動，噪音低振動小，動態幾何誤差變形*小。

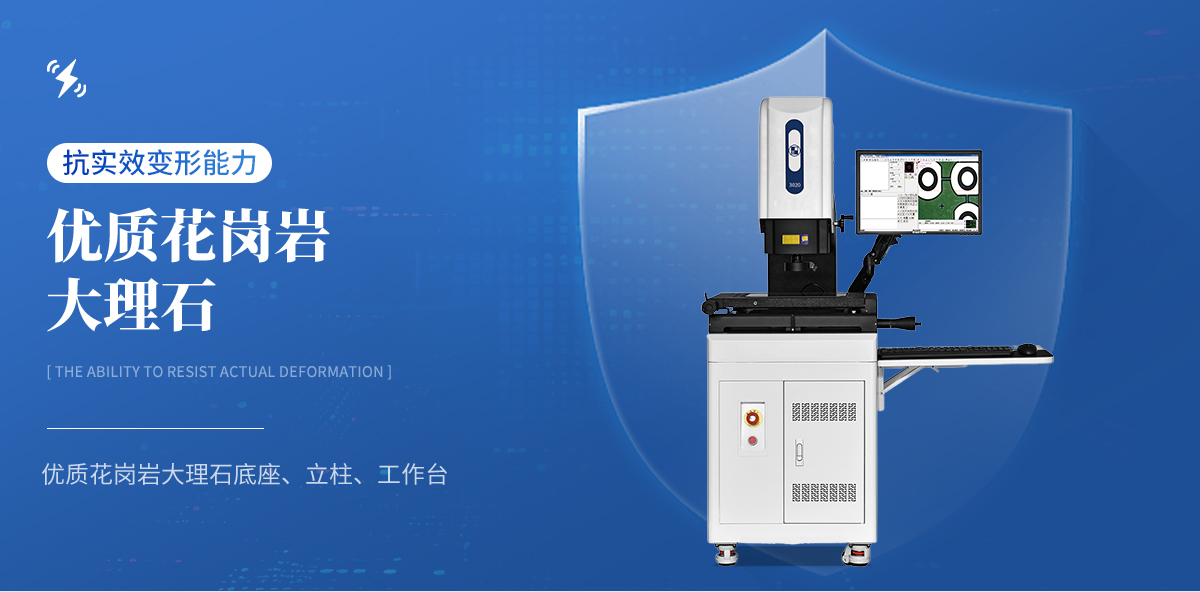

? 采用優質花崗巖大理石底座、立柱，具有良好的溫度穩定性、抗實效變形能力 。
? 采用花崗巖大理石工作臺，變形小、保證高速運行的定位精度及穩態性能。
? 有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
? 采用多功能集成式控制器和高性能伺服電機驅動,實現全閉環控制 。
您選擇的機型規格參數:
| 型號 | 3020E | 4030E | 5040E | 6050E |
| XYZ測量行程 | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
| 工作距離 | 90mm | |||
| 外形尺寸Lx*Ly*Lz | 715*960*1710 | 815*1160*1710 | 915*1360*1710 | 1015*1460*1710 |
| 額定載荷 | 30Kg | 30Kg | 30Kg | 30Kg |
| 儀器重量 | 220Kg | 320Kg | 420Kg | 500Kg |
| 電源 | AC220V±10%, 10A, 50/60Hz | |||
| 測量精度 | X/Y軸:（3.0＋L/200）μm，Z軸:（5+L/200）μm | |||
| 重復精度 | ≤3μm | |||
| 計算機 | 主板B75M/CPU英特爾I3/內存8G/固態硬盤256G /金和田機箱+300電源/22＂LED顯示器 | |||
| Z軸光學測高 | 標配Z軸非接觸式光學測高功能 | |||
| 傳動絲桿 | 三軸精密型滾珠絲桿 | |||
| 傳動導軌 | 三軸靜音型直線導軌 | |||
| 伺服電機 | 三軸高性能交流伺服電機 | |||
| 軟件 | CNC-INS.3D多功能測量軟件 | |||
| 控制器 | CNC-755全閉環運動控制器 | |||
| 光柵尺 | 高分辨率光柵尺，分辨率0.5μm | |||

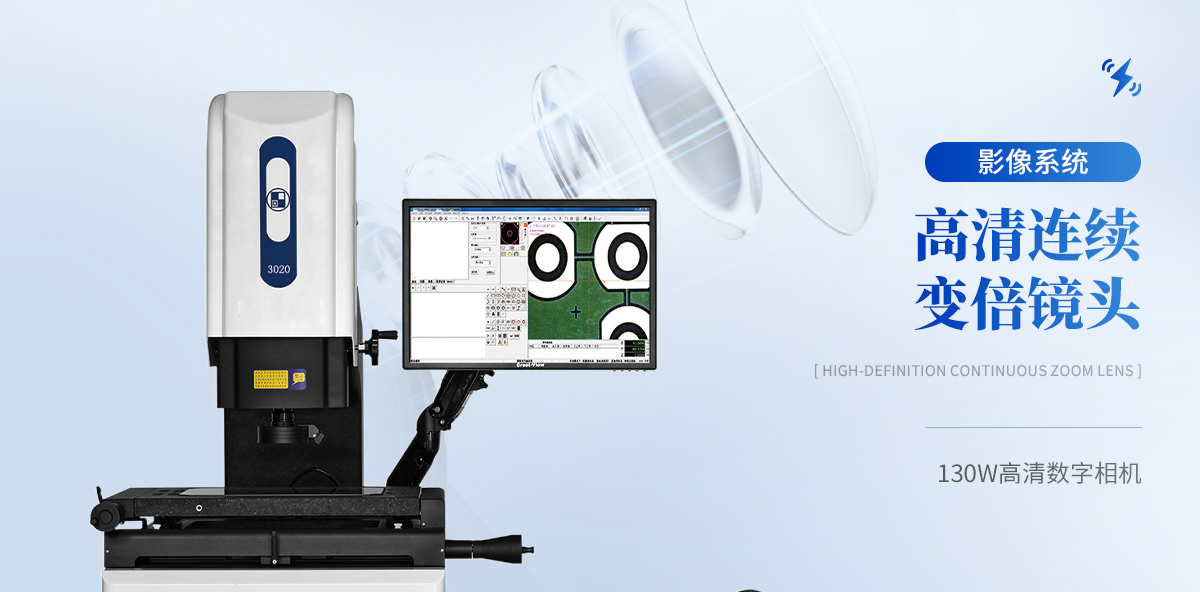

| CCD相機 | 130W像素高清彩色數字CCD相機，影像放大倍數20-180X | |||
| 光學鏡頭 | 慕藤光高清連續變倍鏡頭/放大倍率0.7-4.5X | |||
| 光源系統 | 256級程控五環八分區環形表面光源+輪廓LED冷光源 | |||
您選擇的機型規格參數:
| 序號 | 名稱 | 品牌產地 | 型號規格 | 數量 |
| 1. | 主機結構 | 山東花崗巖 | 00級花崗巖大理石底座+立柱+工作臺 | 1 |
| 2. | 伺服電機 | 伺峰 | 高性能伺服電機 | 3 |
| 3. | CCD相機 | 華睿SONY-CCD | 130W 1/2高清彩色CCD相機 | 1 |
| 4. | 光學鏡頭 | 萊斯 | 高清連續變倍鏡頭，0.7-4.5X | 1 |
| 5. | 光柵尺 | 瀾天 | 高分辨率光柵尺，分辨率0.5um | 3 |
| 6. | 傳動絲桿 | 臺灣LAPPING | 精密級滾珠絲桿 | 3 |
| 7. | 直線導軌 | 臺灣LAPPING | 精密級靜音型導軌 | 3 |
| 8. | 測量軟件 | 自研 | CNC-INS.3D多功能測量軟件 | 1 |
| 9. | 運動控制器 | 自研 | CNC-745四軸運動控制器 | 1 |
| 10. | 操作手柄 | 自研 | V-310三軸操縱手柄 | 1 |
| 11. | 工作臺玻璃 | 定制 | 95%高透光學玻璃 | 1 |
| 12. | 光學校正片 | 定制 | 光學網格玻璃 | 1 |
| 13. | 光源系統 | 自研 | 上光：256級程控五環八區LED冷光源，底光：平行輪廓LED底光源 | 1 |
| 14. | 開關電源 | 臺灣臺達 | 臺達/-200-24 | 1 |
| 15. | 電腦 | 工控 | 主板B75M/CPU英特爾I3/內存8G/固態硬盤256G /金和田機箱+300電源/22＂LED顯示器 | 1 |
| 16. | 使用說明書 | 定制 | 專用 | 1 |
| 17. | 加密鎖 | 定制 | 專用 | 1 |
| 18. | 電腦放置桌 | 定制 | 專用 | 1 |
探針系統（選配）：
| 名稱 | 品牌 | 型號規格 |
| 探針測頭 | LH-MCP | 探針組（標配φ1mmφ2mm紅寶石測針) |
測量軟件：
CNC-INS.3D是一款復合式多功能測量軟件，研發團隊經過多年專業量測軟件的成功開發經驗，將非接觸式激光測頭、接觸式探針測頭和光學影像完美結合的一款全新的復合式量測軟件。操作簡單、功能強大，集合了CAD導入比對、全圖形化顯示、快速點擊操作、即時數據比對、報告格式多樣化、演算法**等多項特點，在演算法的**和準確度上，也一樣給予保證。廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。
（一）、強大的軟件計算功能：
n 1、有完善的幾何尺寸（點、線、面、圓、曲線、球、圓柱、弧、圓錐）、形位公差（直線度、平面度、真圓度、真球度、圓柱度、位置度、平行度、垂直度）測量功能。
n 2、多樣的抓邊方法及強大的抓邊圖像算法。
n 3、強大的元素構造功能（平移、旋轉、提取、組合、平行、垂直、鏡像、對稱、相交、相切）。

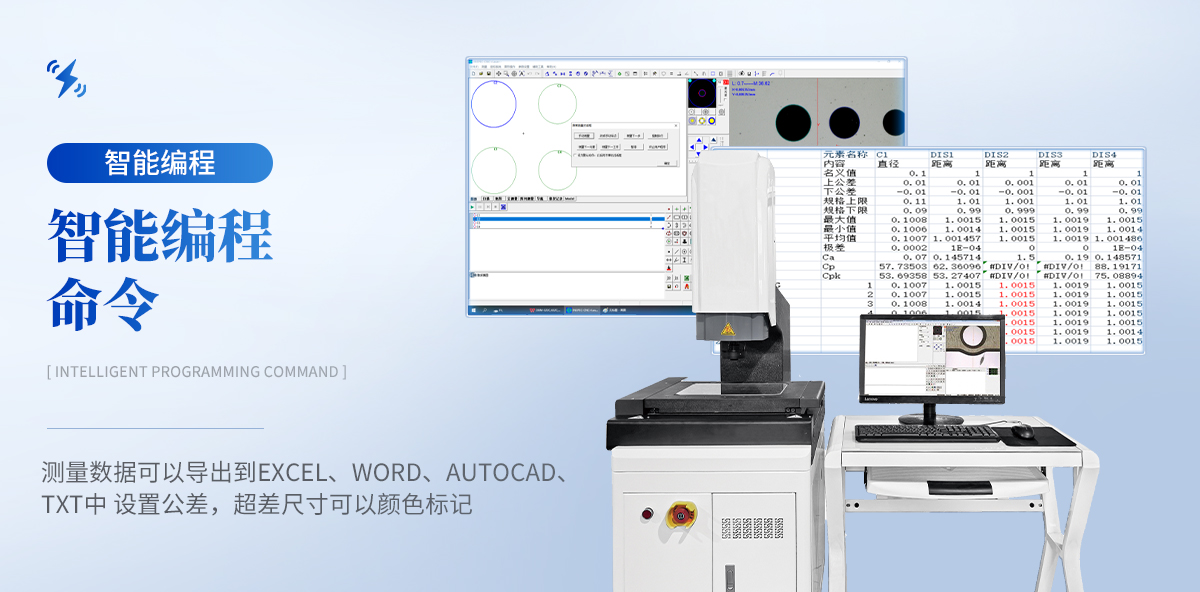

（二）、智能編程：
畫出圖元命令可以任意插入、刪除、修改等操作快速簡單完成， 程序圖元運行可以選擇測量或不測量，自動測量或手動測量，很好的解決同款產品加工工藝不同導致產品變異而帶來的測試難題。
（三）、報表輸出：
測量數據可以導出到EXCEL、Word、AutoCAD、TXT中。設置公差，超差尺寸可以顏色標記，也可以輸出語音報警。
特色功能
1、智慧燈光：鼠標單擊對應的圖標，軟件自動調節合適的燈光亮度。使用過程中方便、**。
2、測量宏功能：將一連串的測量構造命令關聯到一個按鈕上，點擊按鈕，即開始執行宏測量功能，宏測量功能會自動完成構造動作，減少用戶操作鼠標次數，提高工作效率。
3、導入CAD圖紙測量：設置跟圖紙一致的坐標系，調節好燈光，導入圖紙及完成編程步驟。對于平面尺寸測量非常**。
4、計算器功能:測量過程中會遇到不能直接通過測量得出的數據。軟件這里提供了一些基本表達式:絕對值、三角函數、反三角函數、平均值、**值、*小值、開平方、iF表達式等。
5、SPC功能：專業的 SPC 軟件，測量軟件和SPC 軟件無縫鏈接， 自動將數據導入 SPC 數據庫，其圖 表及數據可打印和導入到 EXCEL 表格
6、3D測量功能：需加裝選配探針或點激光
山東天研儀器有限公司
銷售經理：13365366036（楊經理）
銷售經理：15854444001（周經理）
銷售經理：19153686852（潘經理）
地址：山東省濰坊高新區新城街道玉清社區光電產業加速器 (一期)
備案號：魯ICP備2022029621號-2
15854444001 (周經理)

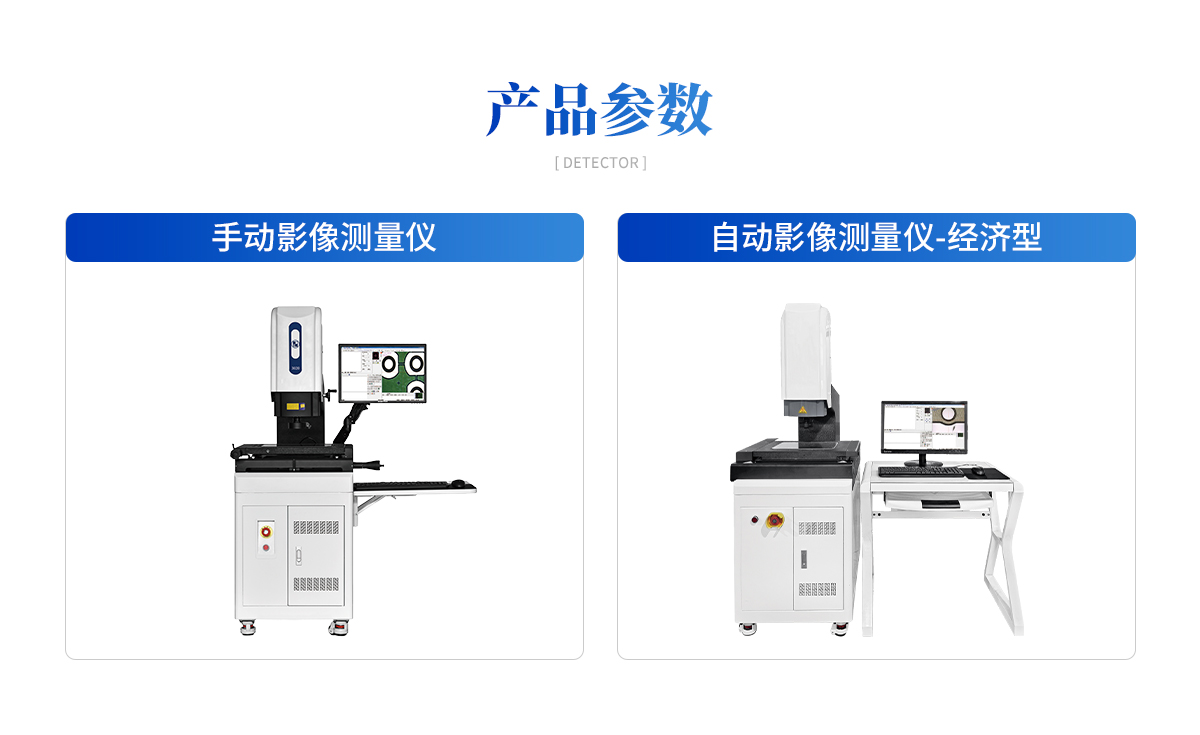

自動影像測量?jī)x-經濟型(TY-3020E)
